产品介绍:

        真空球阀是适用于真空系统中接通或切断管路的介质流以作为目的。该阀为三片式手动真空球阀,靠球面密封,可以实现既能用在真空状态下,也能在低压状态中使用,并可任意位置安装。

        适用的工作介质为带酸、碱性的气体或液体。

性能参数:


适用范围(Pa)

快卸法兰0.1x106~1.3x10-4
活套法兰0.6x105~1.3x10-4

阀门漏率(Pa.L/S)
≤1.3x10-4
介质温度(℃)
-30~+150
         -30~+240(PPL密封)
安装位置
任意
法兰标准
GB4982;GB/T6070

主要材料:

        阀体、阀盖、阀杆:不锈钢

        密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。

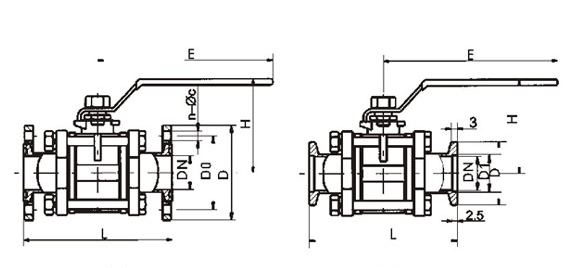

活套法兰(GB6070)连接尺寸:

型号
通径(DN)
D
Do
H
E
L
n-ΦC
GU-10F
10
55
40
52
105
94
4-Φ6.6
GU-16F
16
60
45
64
130
104
4-Φ6.6
GU-25F
25
70
55
83
165
114
4-Φ6.6
GU-32F
32
90
70
89
165
140
4-Φ9
GU-40F
40
100
80
100
190
160
4-Φ9
GU-50F
50
110
90
125
190
170
4-Φ9
GU-63F
63
130
110
150
250
195
4-Φ9
GU-80F
80
145
125
161
250
203
8-Φ9
GU-100F
100
165
145
180
280
280
8-Φ9
快卸法兰(GB4982)连接尺寸:

型号
通径(DN)
D
D1
H
E
L
GU-10KF
10 30 12.2 52.2 105 94
GU-16KF
16
60
17.2
64
130
104
GU-25KF
25
40
26.2
83
165
114
GU-40KF
40
55
41.2
100
190
160
GU-50KF
50
75
52.2
125
190
170

声明:本文中所有文字、数据、图片均只适用于参考,真空球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:13676717217。
