气动真空插板阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67371520
  • 传真:0577-67986622
  • 技术:0577-57983333
产品介绍:

      CCQ型系列气动真空插板阀是用压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞,通过传动杆推(拉)动连杆机构,驱动阀板沿轴向运动,实现阀板开启或关闭,从而达到在超真空系统中接通或切断气流的目的。在结构设计上合理,在外观上美观,并具有动作平稳,体积小,流量大,使用可靠,密封性能好和寿命长等优点,能广泛应用于超高真空设备中。
      适用的工作介质为洁净的空气及非腐蚀性气体。

性能参数:


适用范围(Pa)
105~1.3x10-7
阀门漏率(Pa.L/S)
≤1.3x10-7(DN≤200)
≤6.7x10-7(DN≥250)
适用温度(℃)

-30~150(除传动装置外)

开阀时阀板两侧压力差(Pa)
≤2.7x103
气源压力(MPa)
0.4~0.6
安装位置 任意

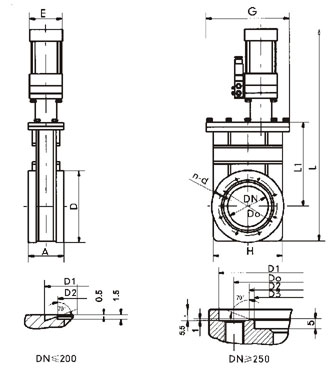

连接尺寸:

型号
通径(DN)
D
Do
D1
D2
D3
L
L1

n-d

A
H
G
法兰标准
CCQ-50
50
89
72.4
61.6
55.6
/
515
153
8-M8
60
92
220
GB6071
CCQ-63
63
114
92.1
82.6
76.6
/
566
180
8-M8
65
105
220
CCQ-80
80
130
110
99
93
/
603
200
16-M8
65
130
220
CCQ-100
100
150
130.2 120.7 114.7
/
653
267
16-M8
70
150
220
CCQ-150
150
202
181 171.5 165.5
/
771
350
20-M8
70
202
270
CCQ-200
200
253
231.8 222.3 216.6
/
889
424
24-M8
80
251
270
CCQ-250
250
314
288 308 275 271 1127 550
24-M10
85
300
298
JB5278
CCQ-300
300
365
338 353 323 318 1197 613
32-M10
85
352
298
JB5278
CCQ-320 320 385 357 379 344 340 1197 613 36-M10 85 372 298 JB5278

声明:本文中所有文字、数据、图片均只适用于参考,气动真空插板阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:13676717217。
