电磁真空挡板阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67371520
  • 传真:0577-67986622
  • 技术:0577-57983333
产品介绍:

        GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力,用以打开或关闭的阀门,适用于真空系统中用以打开或隔断气流之用。当阀关闭时,允许阀板密封面上侧承受大气压,下侧为真空,在此状态下接通电器控制盒电源后,阀板能正常开启。

        适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

性能参数:


适用范围(Pa)
105~6.7x10-2
阀门漏率(Pa.L/S)
≤6.7x10-2
适用温度(℃)
-25~+40
线圈温升(℃)
≤65
开闭时间(S)
3~5
电源电压(V/Hz)
220±10%/50
安装方式
垂直

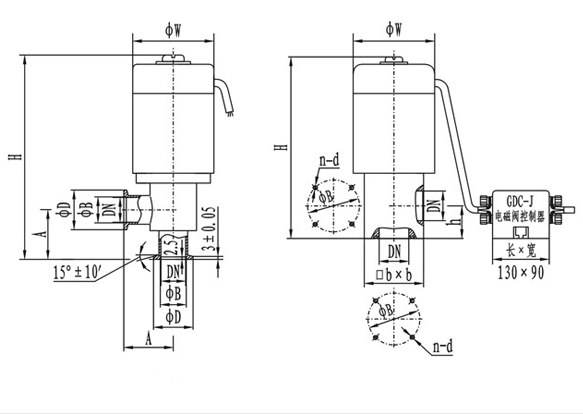

快卸法兰连接尺寸:

型号
通径(DN)
W
D
B
H
A
法兰标准
GDC-J16KF
16
68
30
17.2
186
40
GB4982
GDC-J25KF
25
82
40
26.2
193
50
GDC-J40KF
40
110
55
41.2
270
65
法兰连接尺寸:

型号
通径(DN)
W
B
H
h
bxb
n-b
法兰标准
GDC-J16
16
68
42
165
28
48x48
4-M5
JB919
GDC-J25
25
82
55
190
35
58x58
4-M6
GDC-J32
32
92
64
217
40
68x68
4-M6
GDC-J40
40
110
70
240
44
80x80
4-M6
GDC-J50
50
125
90
285
56
95x95
4-M8
GDC-J65
65
135
105
315
65
115x115
4-M8
GDC-J80
80
165
125
358
75
140x140
4-M8

声明:本文中所有文字、数据、图片均只适用于参考,电磁真空挡板阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:13676717217。
