高真空挡板阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67371520
  • 传真:0577-67986622
  • 技术:0577-57983333
产品介绍:

     GD-J(b)/KF型系列手动高真空挡板阀是真空系统中开启或切断气流的真空阀门。由螺杆传动升降阀板,旋转轻巧、使用寿命长。高真空挡板阀轴封结构可分为GD-J型氟橡胶密封和GD-J(b)型波纹管密封两种。使用的工作介质氟橡胶密封为空气及非腐蚀性气体,波纹管密封为空气、水蒸气、腐蚀性气体。

性能参数:


适用范围(Pa)
2x105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

安装位置
任意


主要材质:不锈钢、碳钢。

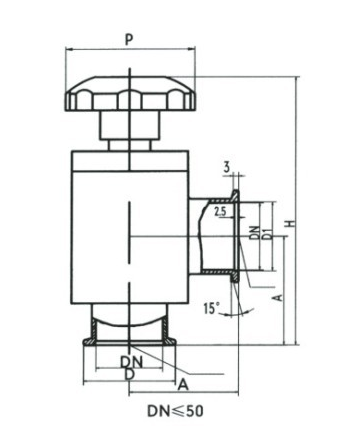

连接尺寸:

型号
通径(DN)
D
D1
A
H
P
法兰标准
GD-J10/KF
10
30
12.2
40
124.5
60
GB4982
GD-J16/KF
16
30
17.2
40
124.5
60
GD-J25/KF
25
40
26.2
50
134.5
78
GD-J40/KF
40
55
41.2
58
153
78

声明:本文中所有文字、数据、图片均只适用于参考,高真空挡板阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:13676717217。
