高真空隔膜阀

高真空隔膜阀
  • 质量稳定：实行全过程质量监控，细致入微，全方位检测！
  • 价格合理：高效内部成本控制，减少了开支，让利于客户！
  • 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 销售：0577-67371520
  • 传真：0577-67986622
  • 技术：0577-57983333
产品介绍：

        高真空隔膜阀用于接通或切断真空（压力）系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。


性能参数：

阀门漏率(Pa.L/S)
≤1.3x10-4
介质温度（℃）
 -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
安装位置

任意
活套法兰
0.6×106～1.3×10-4
快卸法兰 1.6×106～1.3×10-4
主要材料：

       阀体、阀板、阀杆：不锈钢

       隔膜：硅橡胶、氟橡胶

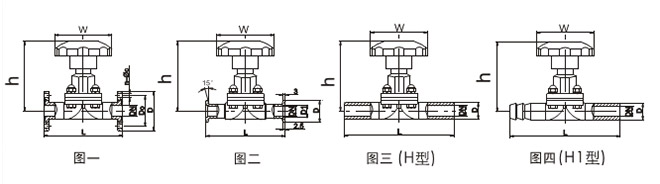

图一(活套法兰)：

型号
通径(DN)
D
Do
W
H/H1
L
n-ΦC
法兰标准
GM-10
10
55
40
65
89/99
75
4-Φ6.6
GB6070

GM-25
25
70
55
80
110/123
120
4-Φ6.6
GM-40
40
100
80
120
139/159
150
4-Φ9
GM-50
50
110
90
120
159/186
180
4-Φ9

图二(快卸法兰)：

型号
通径(DN)
D
Do
W
H/H1
L
法兰标准
GM-10KF
10
30
12.2
65
89/99
75
GB4892
GM-25KF
25
40
26.2
80
110/123
120
GM-40KF
40
55
41.2
120
139/159
150
GM-50KF
50
75
52.2
120
159/186
180

图三(焊式连接)：

型号
通径(DN)
D
W
H/H1
L
GM-10-H
10
17
65
89/99
75
GM-25H
25
32
80
110/123
120
GM-40H
40
45
120
139/159
150
GM-50H
50
57
120
159/186
180

图四(II型连接)：

型号
通径(DN)
D
W
H/H1
L
GM-10-(II)
10
17
65
89/99
75
GM-25(II)
25
32
80
110/123
120
GM-40(II)
40
45
120
139/159
150
GM-50(II)
50
57
120
159/186
180


声明：本文中所有文字、数据、图片均只适用于参考，高真空隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：13676717217。
